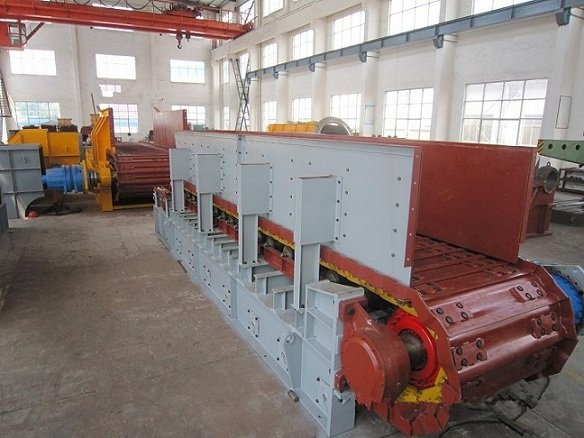

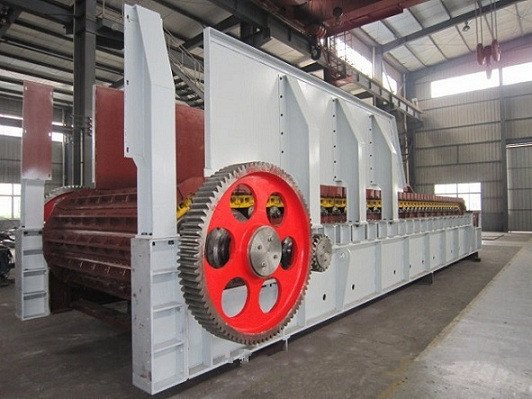

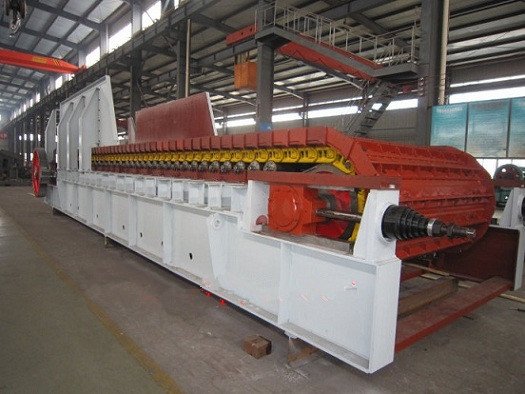

WBZ1100×12500重型板式给料机技术文本

一）总体参数

规格 WBZ1100×12500mm

**物料粒度mm   600

设备重量t   ～35.6

喂料宽度mm   1100

头尾轴中心距mm  12500

输送速度m/s    ～0.116

功率kW   30

输送倾角°22

输送量t/h    200～250

安装方式    左装/右装

二）技术参数

2.1槽板型号    WBZ1200

材质         16Ｍn

底板厚度mm    16

加工方式   双圆弧形、冷压成型

2.2链条    坦克履带链

型号       T203MB

2.3机架

卸料区段   采用上托链轮、中部重轨组合式支重，轮布置密度大，能承受较大冲击载荷

上托链轮  滚动轴承组合式

轮体材料   45钢

热处理方式  表面高频淬火

表面硬度   HRC50～55

下托轮    滚动轴承组合式

轮体材料   45钢

热处理方式   表面高频淬火

表面硬度   HRC50～55

2.4主动链轮装置

主动轴材料    40Cr合金钢

热处理方式   调质

硬度     HB220-250

主动链轮

节圆直径mm    Φ689

齿数    21

节距mm   203

轴承型号   23048CA/W33调心滚子轴承

使用润滑脂类型   二硫化钼润滑脂

2.5从动链轮装置

从动轴 材料    40Cr合金钢

热处理方式    调质

硬度        HB220～250

从动链轮材料   ZG310-570

热处理方式  表面高频淬火

表面硬度   HRC48～53

轴承型号  22222CA/W33调心滚子轴承

使用润滑脂类型   二硫化钼润滑脂

拉紧装置     截锥涡卷弹簧拉紧

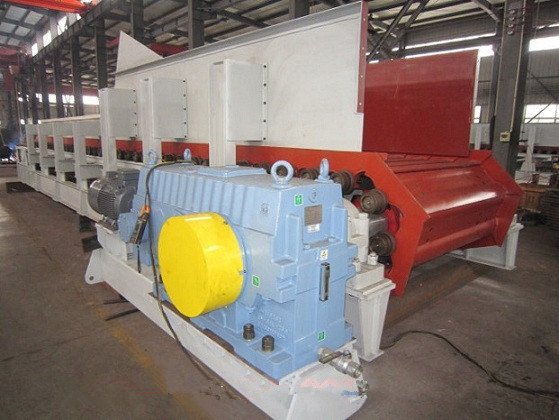

2.6驱动装置

电动机  1台

型号   YVF2-200L-4-30

功率kW   30

转速r/min  1470

电压V  380

防护等级   IP54

绝缘等级    F

频率Hz     50

减速机     1台

型号     P2KA16-450行星齿轮减速机

速比  450

安装形式   扭力臂安装

逆止器   减速机集成

WBZ1100×12500mm重型板式给料机供货范围

序号   设备及部件名称   数量或规格          厂家

1    重型板式给料机   WBZ1100×12500mm   江苏联源机电科技股份有限公司

1.1传动装置             1套              江苏联源机电科技股份有限公司

1.1.1减速器（含锁紧盘、扭力臂、逆止器）  P2KA16-450（1台）

1.1.2电动机(变频调速)  YVF2-200L-4-30（1台）

1.2机架                1套               江苏联源机电科技股份有限公司

1.2.1滚轮装置（上托链轮、下托轮）1套     江苏联源机电科技股份有限公司

1.2.2导料板、罩壳     1套                江苏联源机电科技股份有限公司

1.3头轮装置           1套                江苏联源机电科技股份有限公司

1.4尾轮装置           1套                江苏联源机电科技股份有限公司

1.5链条               1套

1.6槽板               1套                江苏联源机电科技股份有限公司

1.7安装地脚螺栓       1套                江苏联源机电科技股份有限公司

2    随机配件         1套（上托链轮2只+槽板1块）

3随机技术资料         1套                江苏联源机电科技股份有限公司
