重型板式给料机双线环式干油润滑装置

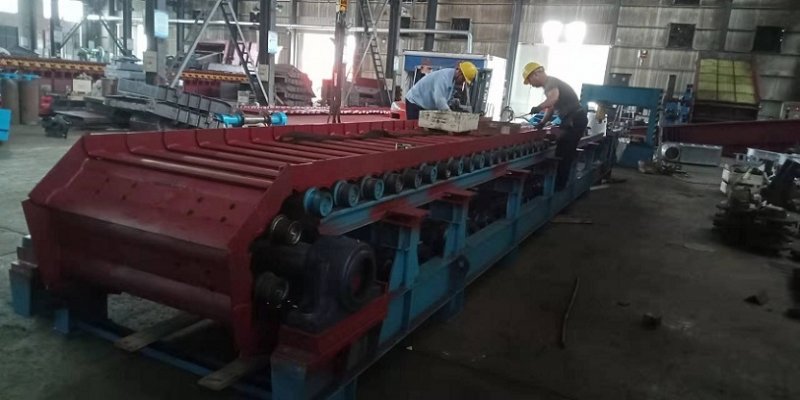

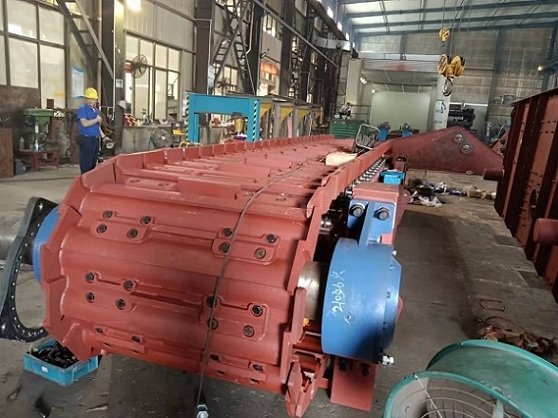

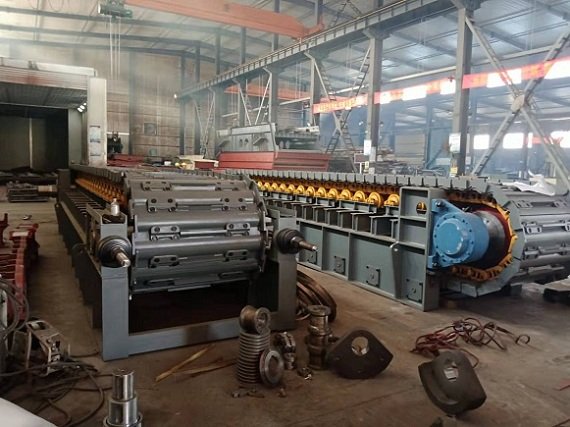

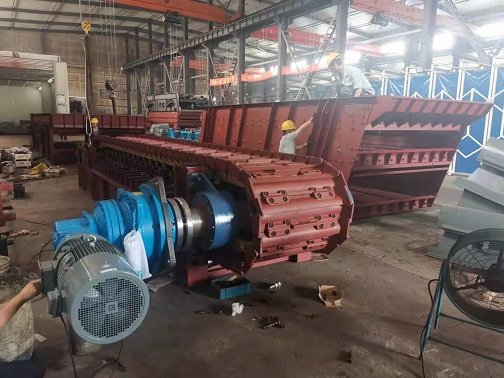

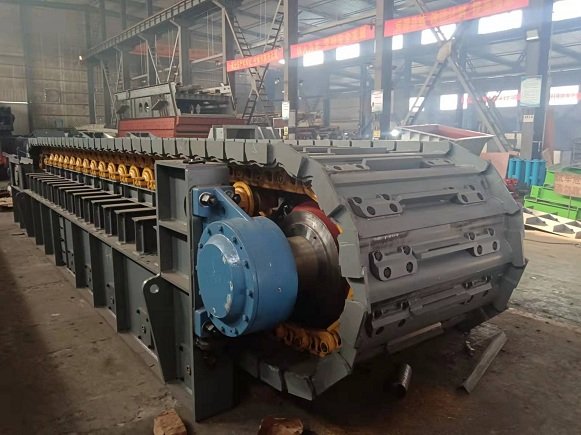

重型板式给料机双线环式干油润滑装置的图片
参考报价:
950000元
品牌:
联源
关注度:
418
样本:
暂无
型号:
GBZ2000
产地:
江苏
信息完整度:
典型用户:
暂无
工作原理:
管链
输送距离:
10m
输送能力:
900t
空气速度:
0.18
生产能力:
900t
认证信息
金牌会员 第 4
名 称:南通联源机电科技股份有限公司
认 证:工商信息已核实
访问量:468814
手机网站
扫一扫,手机访问更轻松
产品分类
公司品牌
品牌传达企业理念
友情链接
产品简介

GBZ2000×10000mm重型板式给料机双线环式干油润滑装置.是通过加油泵给润滑泵加注润滑脂,润滑泵给3条滑轨上的12个油槽中供油,以便润滑链板托块与滑轨的摩擦面.如图1

其工作原理为:一个润滑循环开始,润滑泵工作,干油通过二位四通换向阀向**个双线分配器一侧供油,供满后给第二个双线分配器同侧供油,两个分配器单侧供满后.油压升高,压差分配器给换向阀换向的信号,换内阀换向,又依次给另一管路两个分配器逐次供油.板喂机不断运转,将油槽中油脂带走部分,润滑滑轨。润滑系统开始第二循环,供足油停机。当润滑桶油位下降到一定位置,润滑泵报警,加油泵给润滑泵加油,供到一定油位,自动报警,加油泵停止工作。

这种润滑装置存在使用不便,链板运转,不能形成压力,压力不能升高,没有油压升高信号,换向阀不能换向,分配器另一侧不供油。干油在油

路中运行不畅,不能满足润滑要求。

为此我们作了以下改进,便于操作使用,能很好地满足设备的润滑要求。

1.干油改为3号钙基脂混台一定比例的经过沉积后的废机油,易于润滑,同时节约成本.降低消耗。2.润滑泵储油桶本身储量就足够满足一班工作润滑消耗,因此去掉加油泵

2.因为润滑滑轨上不能形成油压,去掉压差开关及二位四通换向阀,把一个分配器内部改为直通,6个出口分别采用闸阀手动控制,其中任何一个出油孔堵塞时,调整润滑泵压力,关闭其它通畅油路阀门,即可用油压冲开油槽堵塞的出油孔

3.滑轨10m左右,运行速度慢无需12个出油槽供油,只需对6个供油即可满足要求.

改进后的润滑装置系统图见图2避免了原装置缺陷,延长滑轨使用寿命,降低了由于原装置复杂带来的消耗,便于使用单位的管理,当油路通畅时闸阀全部打开,也可在控制室直接启动润滑泵给滑轨加润滑脂.
