板式喂料机型号标注示例

板式喂料机通常可以分为轻型，中型，重型和新型板式给料机四种类型，不同类型的板式给料机用不同的符合来标注，方便用户在选型时一目了然。

一)轻型板式喂料机型号说明

GBQ(1)×（2）代表轻型板式给料机，G代表给料机，B代表板式，Q代表轻型，(1)代表板式给料机槽板宽度，（2）代表头尾轮中心距。

1）轻型板式给料机产品标准：JB/T4255-2013

2）轻型板式给料机使用场合说明

轻型板式给料机在下述条件下应该能可靠的工作

a）输送堆积密度小于1200Kg/m3的块状和颗粒物料。

b）输送物料粒度不能大于200mm

c）**倾角不超过35°

d）工作环境温度小于350°

f)板式给料机槽板厚度在10mm以下

二)中型板式喂料机型号说明

GBL(1)×（2）代表中型板式给料机，G代表给料机，B代表板式，L代表中型，(1)代表板式给料机槽板宽度，（2）代表头尾轮中心距。

1）中型板式给料机产品标准：JB/T4255-2013和轻型板式给料机一样

2）中型板式给料机使用场合说明

中型板式给料机在下述条件下应该能可靠的工作

a）输送堆积密度小于2400Kg/m3的块状和颗粒物料。

b）输送物料粒度不能400mm

c）**倾角不超过25°

d）工作环境温度小于400°

f）板式给料机槽板厚度在12-14mm之间

三)重型板式喂料机型号说明

GBZ(1)×（2）代表重型板式给料机，G代表给料机，B代表板式，Z代表重型，(1)代表板式给料机槽板宽度，（2）代表头尾轮中心距。

1)重型板式给料机国家标准:JB/T4040-2013

2）重型板式给料机使用场合说明

重型板式给料机在下述条件下应该能可靠的工作

a）输送堆积密度小于2400Kg/m3的各种物料。

b）输送物料**粒度不能大于0.8B（B代表槽板宽度）。

c）料仓压力(单位为千牛KN）不应大于98B平方（链板宽度B，单位为米）

d）不卸空物料，不容许物料直接冲击链板，不在链板上爆破。

e）水平或向上倾斜输送，**倾角不超过25°

f）工作环境为-20°--40°（稀油润滑装置除外）

四)新型板式喂料机型号说明

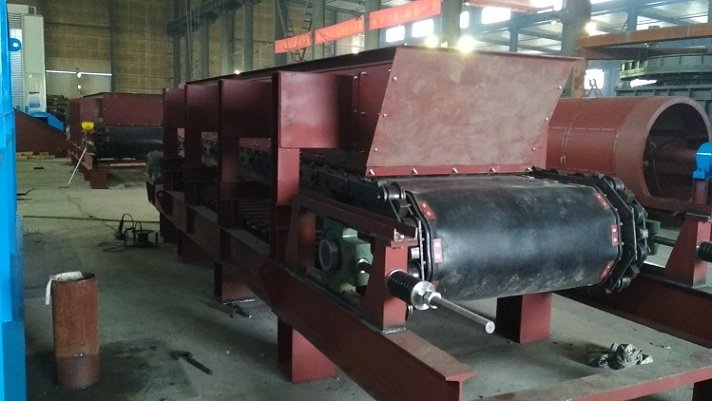

GBP(1)×（2）代表新型板式给料机，G代表给料机，B代表板式，P代表皮带型，(1)代表板式给料机槽板宽度，（2）代表头尾轮中心距。

新型板式给料机使用说明

对于含水分大的物料粘性较大的物料，比如红土镍矿，陶粒等物料的输送，如果用普通的板式给料机输送，物料会粘在铁板上，很难清理，需要用新型皮带板式喂料机。产品优点如下：

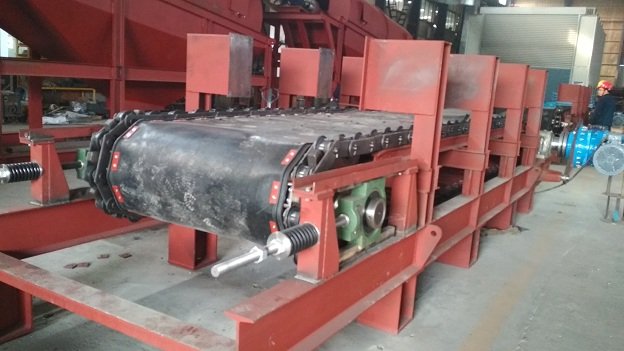

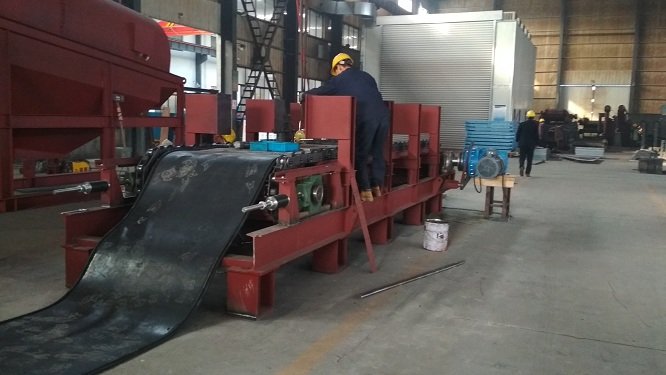

1）输送板采用高强皮带

这种输送机的输送带是钢丝绳芯胶带，胶带可以耐酸耐碱性，胶带固定在槽钢上，保证胶带在输送物料的过程中不会产生打滑现象，槽钢二端装有滚轮，滚轮在固定的轨道上滚动

2）刮泥装置

在新型板式喂料机头部有刮泥装置，使粘在皮带上的物料能刮下来。
