一：GBL1000×6000板式给料机供货范围

1中型板式给料机GBL1200×6000

1.1减速器（含底座、逆止器）     DFY320-250（1台）

1.2电动机(变频调速)             YVF2-180M-4-18.5（1台）

1.3 低速联轴器1套

1.4高速联轴器1套

1.5机架（含头部罩壳、导料板）1套

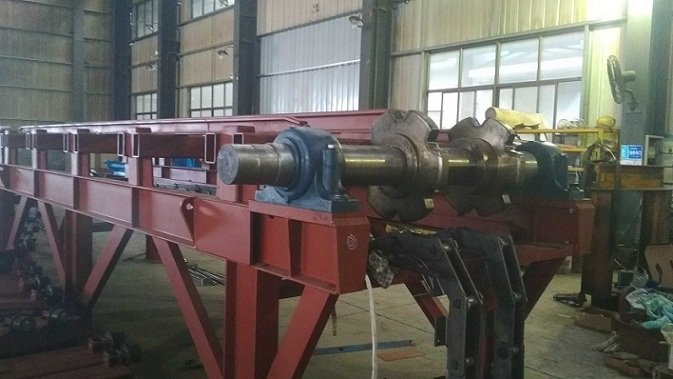

1.6主轴装置1套

1.7尾轴装置1套

1.8链条108节

1. 9 槽板54块

1.10 滚轮54只

1.11安装地脚螺栓1套

1.12 随机配件1套(槽板2块、滚轮2只)

1.13随机技术资料1套

二：板式给料机现场吊装注意事项

1、前吊装准备

（1）设备检查

对设备进行检查，设备没有损坏，所带的配件齐全。

（2）基础放样

对板式给料机基础的X、Y轴、中心、标高重新测量放样。

（3）安装尺寸核对

对板式给料机的安装尺寸进行测量，并与支座尺寸核对。

（4）工器具检查

葫芦无缺陷，并检查合格；起重机试运行正常；焊机使用正常；

2、板式给料机吊装流程

设备吊装就位-设备调整（中心、角度、标高、水平等）- 临时固定 -复测（轴线、标高、进出料槽的坡度等）-完全固定焊接、螺栓紧固- 进、出料斗的装配-单体安装验收（归档）-成品保护

3、板式给料机吊装步骤：

（1）核对基础间距、标高、中心线。

（2）检查板式给料机尺寸，检查是否有缺陷，若发现有缺陷，及时修改合格后方可吊装。

（3）绑扎钢丝绳。包括构件绑扎与缆风绳绑扎，绑扎时，在钢丝绳与板喂机接触部位加上软质垫料，如麻袋；

（4）吊机选好适当位置就位后，绑扎好钢丝绳，试吊板喂机提升至小于0.2m离地高度时，应停留片刻，观察有无异常现象发生，若无异常则继续起吊。

（6）把板喂机就位到支座上，进行轴线复测合格。

（7）对板喂机进行固定，吊装完毕。

4、板式给料机吊装注意事项

1、由于板喂机比较重、比较长，在吊装前要先找准平衡吊点， 再进行绑扎，保证设备离地后平稳吊运；

2、汽车吊的选用必须安全可靠。吊机站位要在其起重功况范围内，绑好钢丝绳后试吊，提升到小于0.2m离地高度时，静止两分钟，检查吊机、起重绳索具等有无异常现象发生，若正常则继续起吊。

3、吊装前需检查安装所需的螺栓以及机具是否齐备，以及是否携带安全可靠。
