板式喂料机用途一-给齿辊式破碎机供料

齿辊式破碎机通常用于破碎粘性物料，如红土镍矿，煤矸石等物料。由于这种物料的特殊性-较大的粘性，需要用合适的输送机给齿辊式破碎机喂料。这也是许多红土镍矿制造业比较关心的问题。以下结合我公司多年板式给料机的制造经验，做一些说明。

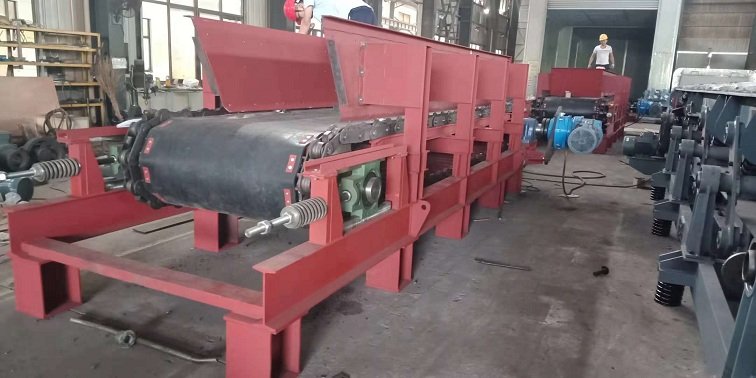

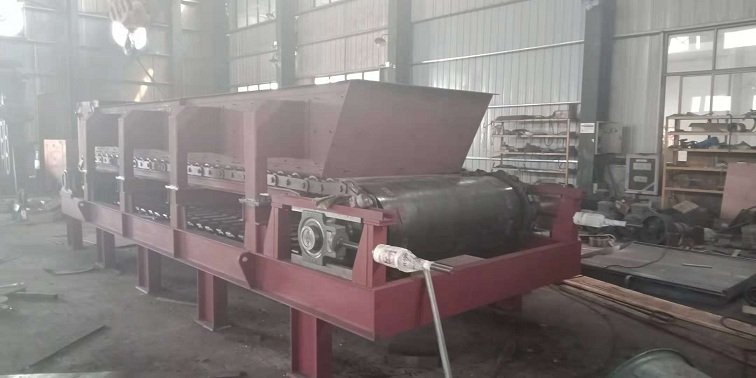

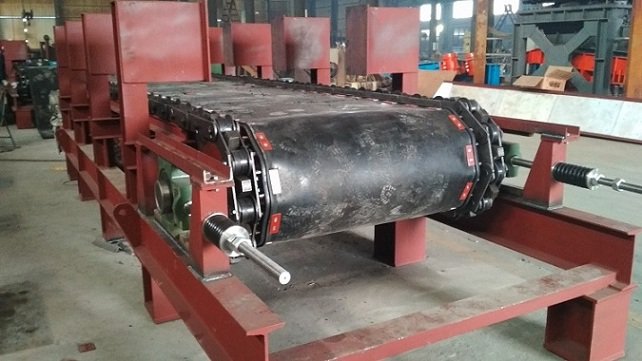

我公司研制的新型板式喂料机，结合皮带输送机和板式喂料机的优点，能输送含水率高的粘性物料，独特的新型刮料装置，能把粘在高强皮带上的料自动清理下来，清理下来的物料掉到下道工序上。

齿辊式破碎机型号为2NPG1212.进料口宽度为1200mm, 破碎物料为红土镍矿，**颗粒为500mm,产量为每小时200吨。为了与本破碎机配套，选择新型板式喂料机皮带的有效宽度为1200mm(皮带宽度和破碎机宽度一样），这样才能充分发挥新型板式喂料机和齿辊式破碎机的**功效。新型板式喂料机长度(头尾轮中心距）选6米，故新型板式给料机的型号为GBP1000?5000。

以下为该新型板式喂料机的技术参数和供货范围。

GBP1200×6000mm新型板喂机技术文本

规格 GBP1200×6000

皮带宽度mm 1200

中心距        mm6000

**物料粒度mm≤500

输送物料红土镍矿

物料容重t/m31.6

输送量        t/h200

输送倾角°0

输送速度m/s0.11

链条节距mm200

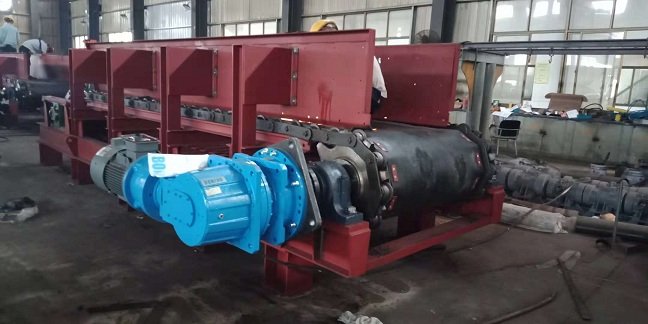

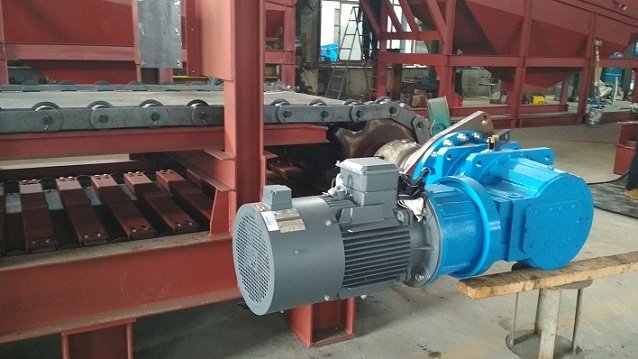

电动机 YVF2-160M-4-11      变频调速

功率        kW11

减速机 P2KA11-400      扭力臂空心轴套装

速比        i400

安装方式左装/右装

设备重量t13

GBP1200×6000mm新型板喂机供货范围

序号设备及部件名称数量或规格

1新型板喂机WBP1200×6000mm

1.1传动装置1套

1.1.1减速器P2KA11-400（1台） 苏州博能

1.1.2电动机(变频调速)YVF2-160M-4（1台） 西门子电机

1.2机架（含头部罩壳、导料板）1套

1.3头轮装置1套

1.4尾轮装置1套

1.5刮泥装置1套

1.6链条1套

1.7运行部分1套

1.8安装地脚螺栓1套

2随机配件支承型钢2块

3随机技术资料1套

常用齿辊式破碎机的型号有三种，分别为2NPG1010.2NPG1212和2NPG1414，那么与之相配套的新型板式喂料机为GBP1000×L, GBP1200×L, GBP1400×L. 其中L为新型板式给料机头尾轮中心距，由现场安装场地大小确定。电机减速机的选型由产量确定。
