板式给料机供货范围和技术资料交付进度表

一：板式给料机供货范围

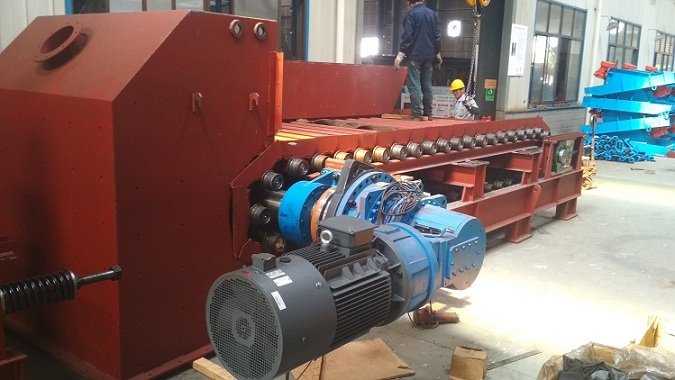

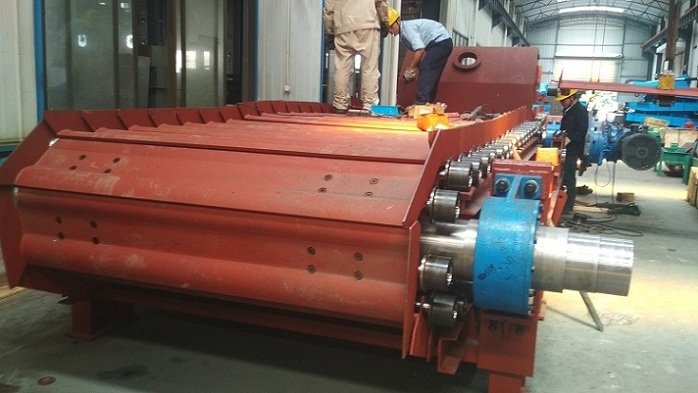

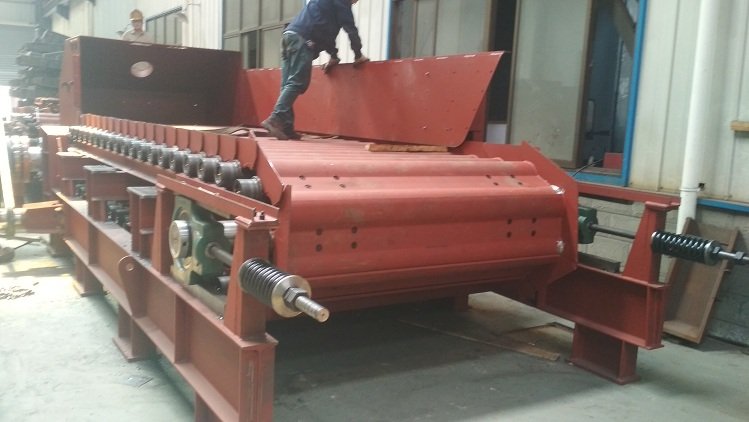

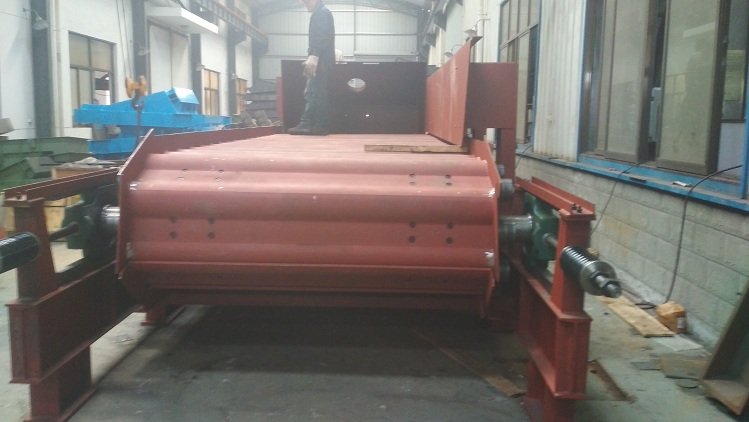

1中型板式给料机

GBL1200×8500

1.1减速器（含底座、逆止器）

 DFY360-500（1台）

1.2电动机(变频调速)

 YVF2-160M-4-11（1台）

1.3机架（含导料板、头部罩壳）1套

1.4 主轴装置1套

1.5尾轴装置1套

1.6合金结构钢链2×74节

1.7高速联轴器1套

1.8低速联轴器1套

1.9槽板74块

1.10滚轮74只

1.11安装地脚螺栓1套

2随机技术资料1套

3 随机配件1套

（滚轮2只+槽板2块）

二：板式给料机资料交付进度表

资料提交：

卖方所提供的技术资料须加盖图章，要求资料内容全面，尺寸正确、图面清晰、数字准确，深度要满足买方详细设计的需要。对于没有列入技术资料清单，却是工程所必需的文件和资料，应按买方要求及时免费提供。如需改进时，应及时免费提供新的技术资料。

所有图纸一律采用中文或者中/英文对照，技术文件资料和设备随机资料采用中文或者中/英文对照。凡设计施工过程中修改的部分，随时提供纸质图纸，并重新提供更新的电子文件。所更新的电子文件必须变更版本号，并标明其变更或作废信息；

卖方保证资料的提交及时充分，提交时间按买方要求执行。

技术资料内容及递交时间：

⑴.合同签订后10天内，向*终用户及设计院提供下列图纸和文字资料共4套（*终用户3套，设计院1套），并提供1套AUTO CAD图纸和电子版文字资料，设计以非电子版的图纸和文字资料为准：

①.设备总装外型布置图；

②.设备电气图纸；

③.设备润滑图纸及其它图纸；

④.润滑油、润滑脂的型号及消耗量

⑵.随机文件4套：

①.设备使用说明书；

②.设备操作规程及设备维修规程；

③.产品合格证明书；

⑶.资料提交时间表

序号   资料名称

1给料机基础图

2给料机外形图

3给料机电气原理图

4设备使用说明书:包括设备性能介绍、设备启动前后的检验、安全措施、操作指南、维修方法、易损件表以及相关辅助设备（如吊车等）的要求等交货时提交

5配套设备说明书交货时提交

6设备质量合格证交货时提交

7甲方要求的其他资料交货时提交

8电子版文档为CAD、Word等通用格式按*终用户要求
