江苏联源板式喂料机主要组成部件介绍

一）中型板式喂料机槽板

 型号：WBL

 宽度 mm：多种规格，常用型号有：800,1000,1200,1250,1400,1500等

 输送槽底板材质：16Mn

 输送槽底板厚mm ：10-16（压制成波形）

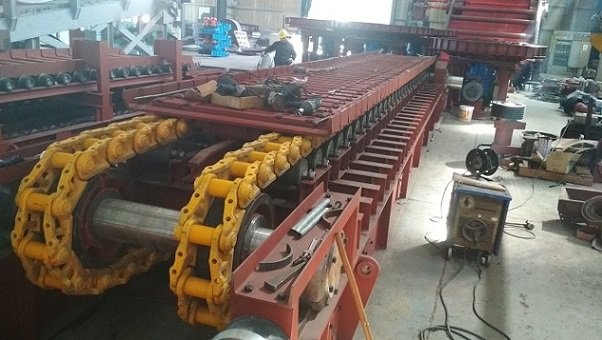

二）中型板式喂料机链条

链条节距： 250（链板厚度为10-14mm）

材质：40Cr、45

处理方式：淬火后中温回火

表面硬度 HRC： HRC36-42

三）中型板式喂料机机架部分

 滚轮装置：采用滚动轴承组合式

 滚轮材料： 45#

 处理方式： 高频淬火

 表面硬度： HRC50-55

 卸料区支架： 卸料区采用滚轮与缓冲路轨装置，能承受冲击载荷

四）中型板式喂料机主动链轮装置

 主轴直径 mm：Φ230

 主轴材料：40Cr

 处理方式：调质

 表面硬度：HB250-280

主动链轮直径 mm：Φ500

主动链轮齿数：6

主动链轮宽度mm：59

主动链轮节距 mm ：250

主动链轮材料：ZG340-640（整体式）

处理方式 ：表面淬火

表面硬度： HRC50-55

主轴抗扭疲劳极限N/mm2：167

轴承制造商： 瓦轴

使用润滑脂类型：3#二硫化钼复合锂基润滑脂

五）中型板式喂料机从动链轮及拉紧装置

尾轮直径 mm ：Φ442

尾轮材料： ZG340-640（整体式）

处理方式： 表面高频淬火

硬度：HRC50-55

尾轴直径 mm： Φ140

尾轴材料：40Cr

处理方式：调质处理

表面硬度：HB250-280

轴承制造商：瓦轴

使用润滑脂类型：3#二硫化钼复合锂基润滑脂

拉紧装置：弹簧螺旋拉紧

六）中型板式喂料机驱动装置

变频电机：西门子电机中国有限公司

功率 KW：待定

转速：随电机型号确定

电压V：380（国内）

防护等级：IP54

绝缘等级：F

减速机1台：硬齿面圆柱齿轮减速机

型号：待定

速比：随减速机型号确定

高速联轴器： ZL3

低速联轴器： ZL12
