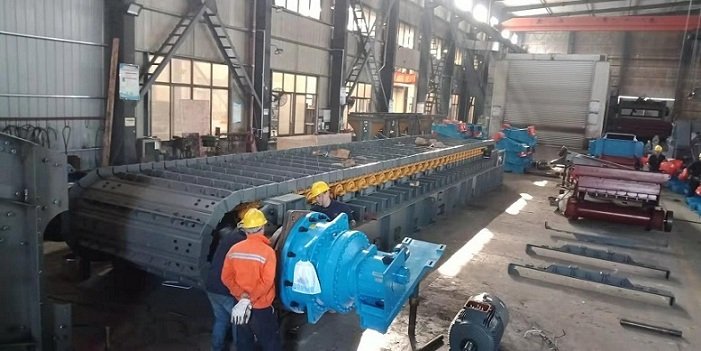

板式给料机主参数如何计算

1)物料原始参数特性：

输送物料：矿石

物料最大颗粒尺寸：450mm

物料堆密度：1.7m3/t

安装角度：12°

台时输送产量：210t/h

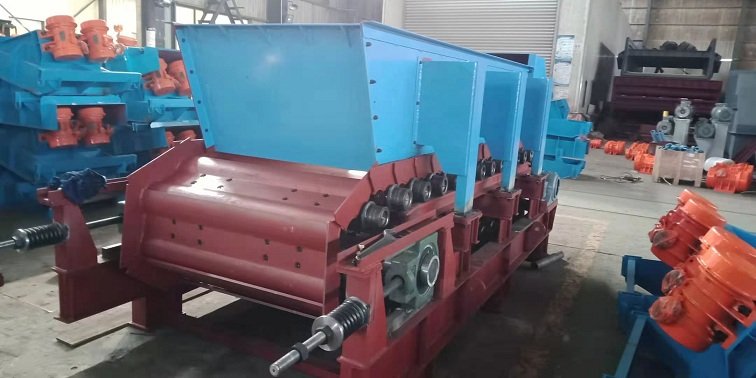

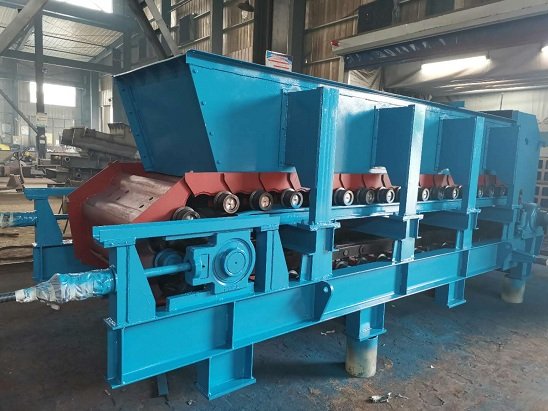

2）板式给料机产品选型

设备型号：GBL1250×18000mm

槽板有效宽度1200mm

头尾轮中心距离18000mm

板式给料机主参数计算如下：

一）板式给料机输送量计算

A．设定料层厚度：hcp=0.45m,

设定处理能力：Qv=210t/h

工况系数：η=0.7

则板喂机输送速度（单位m/s）

V=Qv/Hcp/B/η/γ/3600

(其中B为板式给料机槽板有效宽度，γ为物料堆密度）

V=210/0.45/1.2/0.7/1.75/3600=0.088m/s

B．取料层厚度：hcp=0.5m,

处理能力：Qv=210t/h

工况系数：η＝0.7

则板式给料机输送速度：

V=Qv/Hcp/B/η/γ/3600

V=210/0.5/1.2/0.7/1.75/3600=0.08m/s

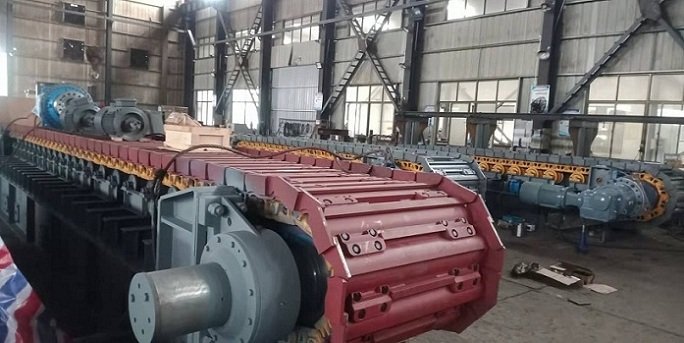

根据原始参数，初选电机为YVF2-200L2-6-22（变频电机），电机转速为970r/min，

减速机选齿轮箱减速机：DFY400-315，速比i=315

则板喂机线速度V线：

V线=3.14×D×970/i/60

(其中D为板式给料机驱动链轮直径，D为0.614m，i为减速机速比）

V线=3.14×0.614×970/315/60=0.099m/s

当V线＞V＝0.088m/s，则符合要求，

当物料高hcp＝0.45m时，工况系数η＝0.7

Qv实＝3600×V线hcp×B×γ×η=3600×0.099×0.45×1.2×1.75×0.7t/h

=235.7t/h＞205t/h

因电机为恒转矩变频电机，因通过变频器调慢板喂机运行速度,低速时Qv实＝100t/h可满足,则电机与减速机速比选型符合要求。

二）板式给料机功率计算

电机型号为YVF2-200L2-6-22，n电＝970r/min，

减速机型号为：DFY400-315，i＝315

按料层高hcp=0.45，则板喂机上物料重量为G物料

G物料＝L×Hcp×B×γ×g×η

（其中L为头尾轮中心距18米）

G物料=18×0.45×1.2×1.75×103×10×0.75=127600N

G物料=1.28×10^5N

槽板数量为152套，单重为60kg，滚轮数量304只，单重9kg

G槽板＝（152×60+304×9）×10

G槽板=1.19×10^5N

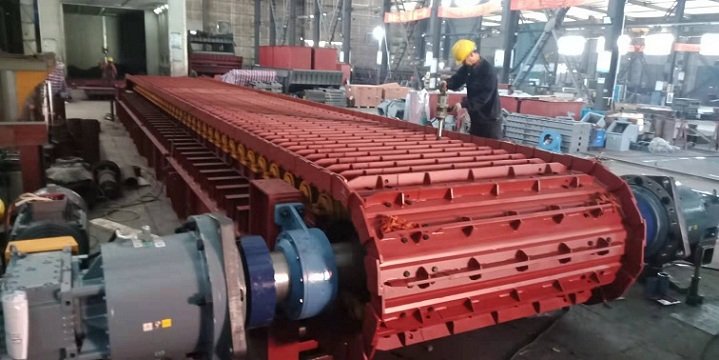

头部装置驱动链轮的节圆直径d=0.614m

则减速机输出额定扭矩

N减速机=9550×电机功率×速比×使用系数/电机转速

N减速机=9550×22×315×0.75/970=5.11×10^4N·m

要驱动重物G＝G物料+G槽＝128×105+1.19×10^5N＝2.47×10^5N

必须满足F≥G×sin12°+μGcos12°

因滚动摩擦，查标准取μ＝0.01

F≥2.47×105×sin12°+0.01×2.47×105×cos12°

F≥2.14×104+2.4×10^3N=5.38×10^4N

驱动重物所需的扭矩

N驱动＝F×d/2=5.38×104×0.614/2N·m=1.65×10^4N·m

N减速机=6.82×10^4N·m

N驱=1.65×10^4N·m

由于N减速机＞N驱

则功率选型安全，符合使用要求

总结：

GBL1250×18000中型板式给料机，输送产品210t/h，选用电机型号为YVF2-200L2-6-22，减速机型号为DFY400-315，完全可以满足输送要求。
